工業儲能工程

產品概況

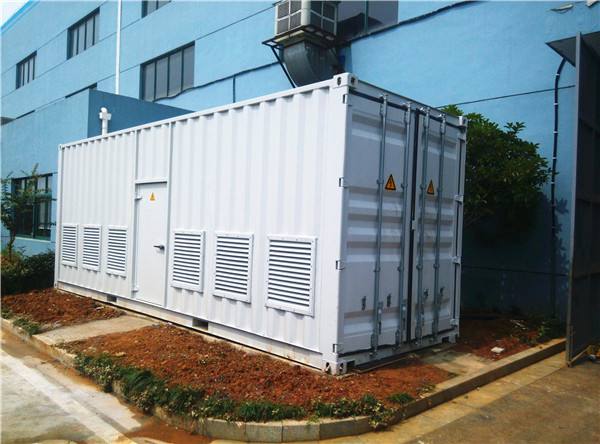

該系列能量型箱式儲能產品，采用磷酸鐵鋰儲能專用電池，能量密度高，循環壽命長，系統設計高度集成化。系統內部集成儲能電池、BMS、PCS、溫控、消防和照明等子系統。采用45尺標準集裝箱，可戶外安裝。系統彩模塊化設計，部署便捷，便于移動及維護。

功能特點

●  能量密度高，占地面積小、建設周期短，環境適應性強；

●  標準化組件、模塊化架構、擴容方便、系統容量靈活配置，可實現兆瓦級儲能應用；

●  多種充放電控制策略，動、靜態電網支撐；

●  支持并網、離網運行模式，可實現無縫切換；

●  產品優化設計，系統轉換效率高，具備黑啟動功能；

●  實時指令模式、計劃充放模式、單一純充電模式、后備電源模式、電池維護模式等多種操作模式滿足不同應用需求；

●  電池模組內分層堆疊設計，具有10年以上的超長設計壽命；

●  高效的電池模組和系統散熱設計，滿足不同工況的散熱要求；

●  采用國際先進的IGBT和智能功率模塊，具備大功率快速調節能力；

●  關鍵連接件采用專利柔性連接技術，使元器件所受剛性應力減到最小；

●  溫控采用散熱風道和分體式空調設計，保證箱內溫場一致性，保障電池處于在最佳工作環境；

●  自主研發的BMS電池管理系統，具有SOC自動標定和大電流主動均衡功能，結合完善的運行控制和管理策略，實現精確和高效管理；

●  自動火災報警及自動滅火系統，具有聲光報警和上傳功能，采用安全、環保型潔凈滅火制劑；

●  高安全性，全方位、多層次的電池保護策略、故障隔離措施；

●  采用軟、硬件相結合的保護方式，具有告警保護功能和自動診斷功能，完善的保護策略，保障系統安全高效的運行；

適用場景

●  削峰填谷

●  備用電源

●  應急電源

●  無功支持

●  黑啟動

●  平滑輸出曲線

●  需求側需求響應

●  微網、孤島應用

●  特種需要（災害現場，地鐵站、機場碼頭，軍事基地等）

●  彌補電力供應不足，延緩電力基礎設施投資

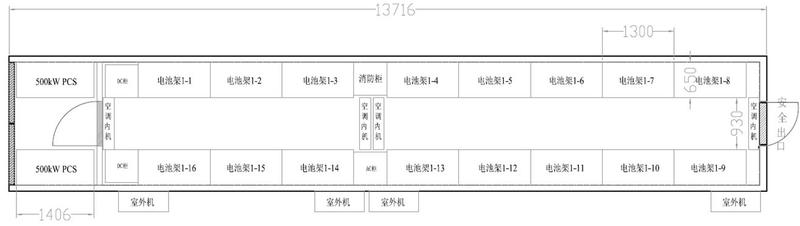

系統布局

●  電芯容量為60AH ，共16個電池架，每個電池架175kWh。

●  2個DC柜1個AC柜。

●  1套溫控系統。

●  1套消防報警系統。

●  1個45Ft集裝箱

系統參數

電池類型: 磷酸鐵鋰電池

額定功率: 1000kW

儲能容量: 2800kWh

直流電壓范圍: 615V~820V

系統效率: 88%

工作溫度: 0~25℃

防護等級：IP54

消防系統：消防告警、七氟丙烷滅火系統

箱體外形尺寸mm（L*W*H)： 13716× 2438× 2896

重量： 46000kg
